Puissante dispersion en voie sèche par air comprimé pour la diffraction laser et l’analyse d’images dynamique
Le RODOS est le pionnier des systèmes de dispersion en voie sèche. Grâce à cette percée technologique, Sympatec a ouvert les applications sèches à la granulométrie dès 1982. Depuis, il a été possible de mesurer en voie sèche les poudres, les fibres et les granulés d’une manière adaptée au produit, à la fois par diffraction laser et analyse d’images dynamique. Aucune autre méthode de dispersion n’est proche d’être aussi puissante ni ne permet une dispersion aussi efficace du micron au millimètre. La rapidité, la reproductibilité, la comparabilité et (surtout) la grande fiabilité statistique avec des volumes d’échantillons importants allant jusqu’à plus de 1 000 ml sont particulièrement impressionnantes. Cependant, même les plus petites quantités de particules jusqu’au microgramme sont entièrement enregistrées avec des algorithmes de calcul sophistiqués.
The reliable dispersion determines the validity of the size analysis – especially for collectives of fine, dry and cohesive particles. The principle of RODOS dry dispersion with an upstream dosing unit and a powerful compressed air injector ensures the effective and product-specific dispersion of solid particles in a size range of less than 0.1 microns to 4,000 microns. Dosing initially generates a constant mass flow. Subsequently, dispersion forces tailored to the product ensure an effective separation of the particles that are fed to the sensor in the aerosol jet as single particles. This is achieved just as reliably for fine, highly agglomerated particles as for the gentle dispersion of metastable and coarse particles.
Êtes-vous intéressé par des informations complémentaires ? Nous vous invitons à créer un compte. Après confirmation de votre inscription via lien envoyé par courriel, vous pourrez télécharger les brochures, documentations techniques, notes d’application et autres documents autour de la granulométrie.
Principe de la dispersion en voie sèche du RODOS
La dispersion dans le disperseur à air comprimé RODOS est due à un contrôle spécial du débit d’air dans la longue ligne de dispersion rectiligne et qui permet au final de libérer les particules désaglomérées et hautement accélérées dans un jet d’aérosol. Le produit est alimenté dans l’axe d’écoulement et initie une accélération linéaire et un mélange de particules avec l’air comprimé ou un gaz inerte. L’énergie de dispersion est ajustée avec précision via l’interface logicielle. Le débit d’air élevé, l’étendue et finalement la formation du jet offrent une vitesse de sortie élevée allant jusqu’à 100 m/s et une concentration de particules optimale pour l’analyse. De cette manière, il est également possible d’alimenter le granulomètre en particules difficiles à disperser, par exemple des poudres résiduelles humides, huileuses ou magnétiques, sous forme de particules individuelles parfaitement dispersées sans risque de réagglomération.
La dispersion est réalisée grâce aux gradients de vitesse (turbulences) dans le flux d’air ainsi que les impacts particule-particule et paroi-particule. La méthode que nous avons développée pour la dispersion en voie sèche avec l’air comprimé n’a pas seulement trouvé sa place dans les normes applicables (cf. ISO 13320 – Diffraction laser), elle s’est également solidement implantée sur le marché et, avec le RODOS, elle établit la norme pour tous les produits secs, fins et agglomérants.
Différentes versions du RODOS sont disponibles pour une combinaison avec la diffraction laser HELOS et l’analyse d’images QICPIC. Les systèmes de dosage modulaires interchangeables VIBRI, ASPIROS et MULTISAMPLER sont utilisés pour une alimentation en particules adaptée au produit. La méthode de dispersion en voie sèche est utilisée avec succès avec la technologie éprouvée du RODOS dans de nombreuses applications avec nos granulomètres par diffraction laser on-line MYTOS et PICTOS pour l’analyse d’images dynamique.
RODOS | Modèles
Le RODOS est disponible en deux modèles de base. Le RODOS classique, à commande manuelle, ne peut être utilisé qu'en combinaison avec la diffraction laser HELOS et constitue le meilleur choix pour les mesures répétées d'un même produit tout en conservant tous les paramètres de dispersion. L'étape la plus récente dans l'évolution de la dispersion sèche est la famille RODOS/L, entièrement automatisée et modulaire, pour une utilisation polyvalente dans la diffraction laser et l'analyse d'images dynamiques.
Le RODOS classique avec réglage manuel des paramètres de dispersion convient parfaitement aux applications de produits standards et aux applications pour lesquelles les paramètres de mesure restent constants. La reproductibilité des conditions de mesures et de dispersion constitue la base de résultats de mesure fiables et répétables. Un accès simple aux pièces en contact avec le produit, en particulier la ligne de dispersion, permet un nettoyage et une maintenance rapide et facile par l’utilisateur.
configurations Typiques

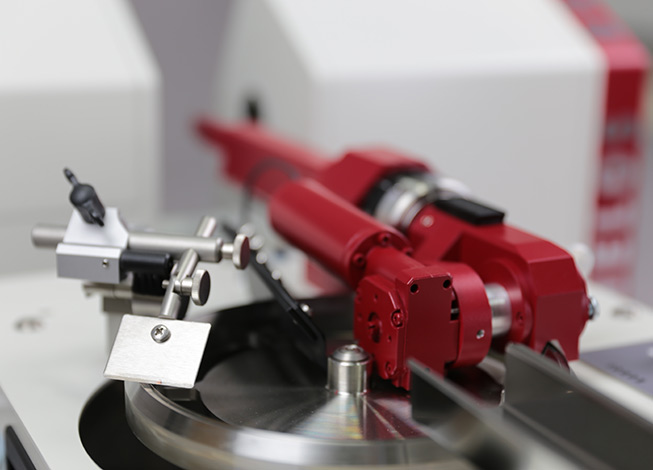

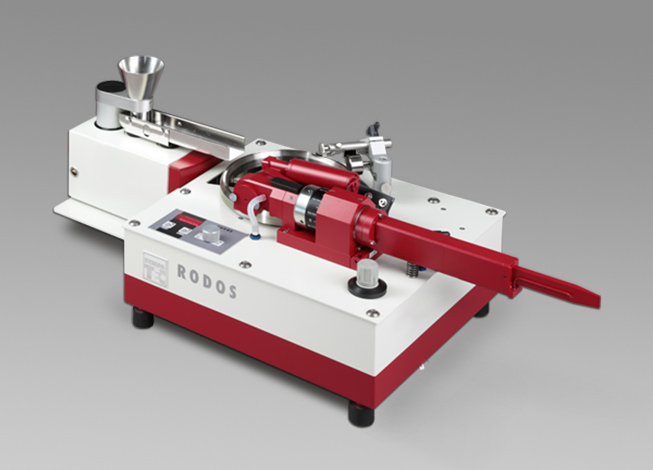

Dans sa version originale, le disperseur en voie sèche RODOS avec table rotative est disponible pour des dosages plus exigeants. La table rotative dose de manière particulièrement uniforme avec une rainure pour collecter et transporter le produit, une raclette, un rouleau et une brosse de ramassage pour un flux massique continu. Les produits plus faciles à doser sont directement introduits dans l’entonnoir du RODOS avec la goulotte vibrante VIBRI – le mécanisme de la table rotative est une option.
La série L fait évoluer systématiquement les points forts de la dispersion en voie sèche éprouvée RODOS et, dans son évolution la plus récente, elle offre une ligne de dispersion particulièrement résistante et une conception modulaire. Grâce à sa nouvelle conception compacte et pratique, le disperseur s’adapte parfaitement aux exigences de la diffraction laser HELOS et de l’analyse d’images QICPIC. Des conditions de mesure parfaitement reproductibles sont assurées pour toutes les applications grâce à la ligne de dispersion positionnée automatiquement.
Le système de dispersion peut être contrôlé à l’aide d’un logiciel ou des panneaux de commande manuelle. Sur demande, le logiciel d’application enregistre tous les paramètres de dispersion en tant que méthodes de mesure récupérables (procédures opératoires standard, POS). Ainsi, les mesures sont fiables et indépendantes de l’opérateur, même si le produit et/ou l’application sont modifiés fréquemment. La vitesse d’alimentation, l’énergie de dispersion et la position de la ligne de dispersion sont reproduits de manière précise et automatique. Le contrôle permanent des conditions de pression dans les voies d’entrée et de sortie est assuré par le contrôle logiciel. Par conséquent, le RODOS/L convient également parfaitement aux applications pharmaceutiques.
La durée de vie des lignes de dispersion est davantage prolongée par l’utilisation de carbure de tungstène dans l’injecteur. Le matériau haute performance utilisé est deux fois plus dur que l’acier trempé. La durée de vie plus longue de l’outil est particulièrement perceptible lors de la mesure de matériaux très abrasifs, comme des matériaux réfractaires, du ciment ou des abrasifs.
La construction modulaire légère et les systèmes de verrouillage rapide mécanique permettent une manipulation facile et, si nécessaire, un changement rapide du système de dispersion sur le granulomètre. Si des changements fréquents entre la dispersion en voie sèche et la dispersion liquide sont nécessaires, le RODOS/L est disponible en option avec l’unité de dispersion liquide éprouvée SUCELL/L, en tant qu’unité combinée 2 en 1 l’OASIS/L.
