Cellule d’écoulement à grand volume pour suspensions et émulsions à grosses particules
La cuve à circulation FLOWCELL à grand débit s’utilise avec le granulomètre par analyse d’images dynamique QICPIC pour des suspensions contenant de grosses particules allant de 10 µm à plus de 10 000 µm. La taille des particules pour les matériaux mous dispersés s’étend jusqu’à 16 000 µm. Des diamètres de canalisation de 10 mm et 20 mm permettent un débit d’échantillon supérieur à 10 l/min et 20 l/min, respectivement, ce qui permet d’obtenir une mesure représentatif.
La FLOWCELL est une cellule à boucle ouverte très flexible permettant de mesurer de grosses particules dans des liquides, par exemple des pulpes dans du jus ou des polymères comme les échangeurs d’ions. Elle peut également être utilisée pour les particules réagissant de manière sensible à la pression ou au cisaillement dans les émulsions, ainsi qu’aux processus d’agglomération ou de polymérisation.

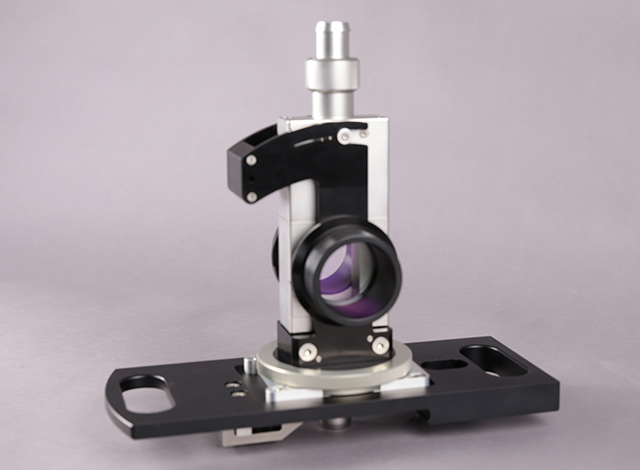

Elle comprend une unité de base montée dans la zone de mesure du granulomètre QICPIC avec un raccord de tuyau jusqu’à un drain et une cuve verticale robuste en acier inoxydable avec une connexion inférieure qui peut être insérée manuellement dans le joint torique de l’unité de base. Cela relie la cuve au tuyau inférieur. La cuve est fixée dans sa position par un porte-cuve pivotant. La position verticale de la cuve peut être parfaitement alignée sur le faisceau lumineux. Le tuyau supérieur est connecté à l’aide d’un connecteur à vis et peut donc être facilement libéré. Le porte-cuve est équipé de deux cylindres en métal noir des deux côtés pour la sécurité laser.

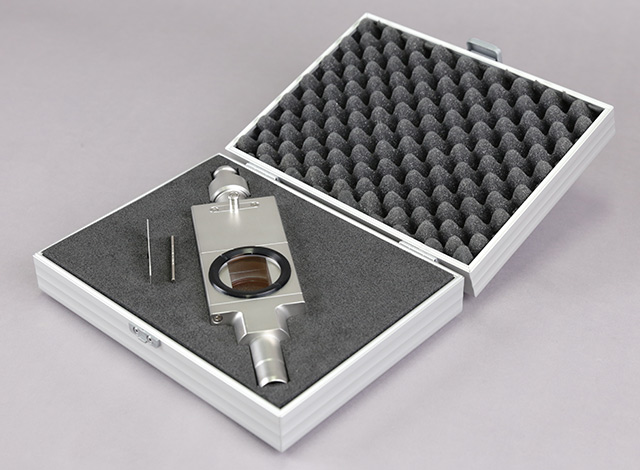

Les cuves FLOWCELL avec un diamètre d’écoulement de 10 ou 20 mm sont expédiées dans un étui de protection avec tous les outils.
Pour le nettoyage, la cuve en acier inoxydable peut être retirée sans outil en déplaçant la poignée noire vers l’avant. La cuve peut être retirée verticalement.

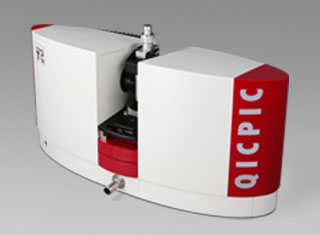

Dans une application typique, l’échantillon est introduit dans la cuve à partir d’un récipient situé au-dessus de la FLOWCELL. L’échantillon est entraîné par la gravité dans le drain via la cuve ou dans un second récipient situé sous la table. Aucune alimentation électrique ni commande du dispositif n’est requise. La FLOWCELL peut être utilisée avec tous les dispositifs de la famille QICPIC en combinaison avec les gammes de mesure M8 ou M9.
Options
- La FLOWCELL est fournie avec deux cuves à circulation interchangeables avec des largeurs de 10 mm ou 20 mm
- Le joint d’étanchéité standard est en silicone. D’autres matériaux sont disponibles sur demande.
