Le détecteur de forme universel pour la caractérisation des particules allant de moins de 1 µm à 34.000 µm
Utilisant des composants de haute performance, notre capteur modulaire QICPIC développe toute la puissance de l’analyse d’images dynamique. Analyse d’images à haute vitesse utilisant une source de lumière pulsée avec une illumination de l’ordre de la nanoseconde, les particules sont gelées optiquement, tandis qu’une caméra haute résolution haute vitesse capture les images de particules ultra-nettes à une fréquence pouvant atteindre 500 images par seconde. Grâce à de puissants algorithmes, le QICPIC évalue des millions de particules en un temps record et garantit des résultats statistiquement pertinents. De nombreuses applications dans l’industrie pharmaceutique et chimique, la métallurgie des poudres, la technologie des aliments et des boissons ou la science des sols témoignent de la diversité des applications dans l’industrie et la recherche.
- Détermination fiable et rapide de la taille et de la forme des particules et caractérisation des fibres
- Large gamme de mesure de < 1 µm à 34 mm
- Entièrement conforme à la norme ISO 13322-1/2 pour l’analyse d’images
- Adaptation flexible à un large éventail d’applications grâce à la conception de systèmes modulaires avec un grand choix d’unités de dispersion et de dosage pour applications sèches et liquides
- Modes d’évaluation puissants | Résultats significatifs
- Distributions de tailles et de formes adaptables et haute résolution
- Niveau de confiance élevé grâce à l’acquisition d’image rapide permettant un nombre élevé de particules
Êtes-vous intéressé par des informations complémentaires ? Nous vous invitons à créer un compte. Après confirmation de votre inscription via lien envoyé par courriel, vous pourrez télécharger les brochures, documentations techniques, notes d’application et autres documents autour de la granulométrie.
Voulez-vous savoir comment fonctionne le QICPIC ? Regardez la vidéo !
To protect your personal data, your connection to the video streaming provider has been blocked. Click to unblock the video streaming provider. By loading the video you accept the video streaming provider’s privacy policy. More information about the video streaming provider’s privacy policy can be found here: Vimeo Privacy Policy
Serie QICPIC/L

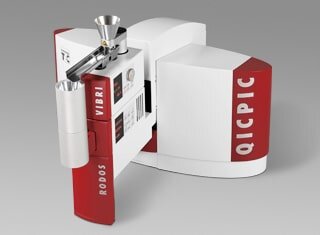

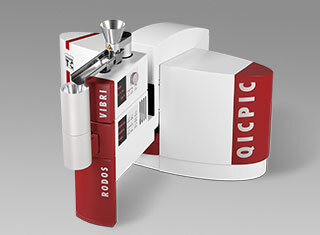

La série QICPIC / L gagne, avec sa nouvelle source de lumière pulsée, une qualité d’image améliorée et une performance de mesure exceptionnelle pour les produits fins et secs. La dispersion inégalée à haute vitesse du RODOS permet à l’analyse d’images de maîtriser des poudres sèches et même les poudres agglomérantes aussi fines que 1,8 µm et plus. Les principales caractéristiques sont la reproductibilité et la comparabilité des résultats de mesure à des quantités optimisées d’échantillons.

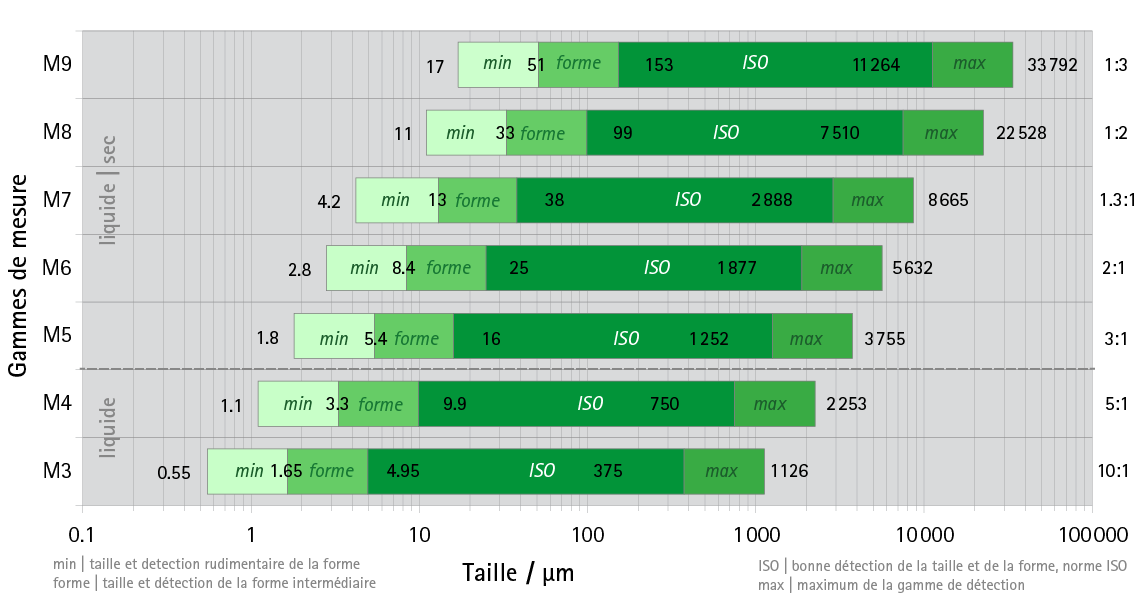

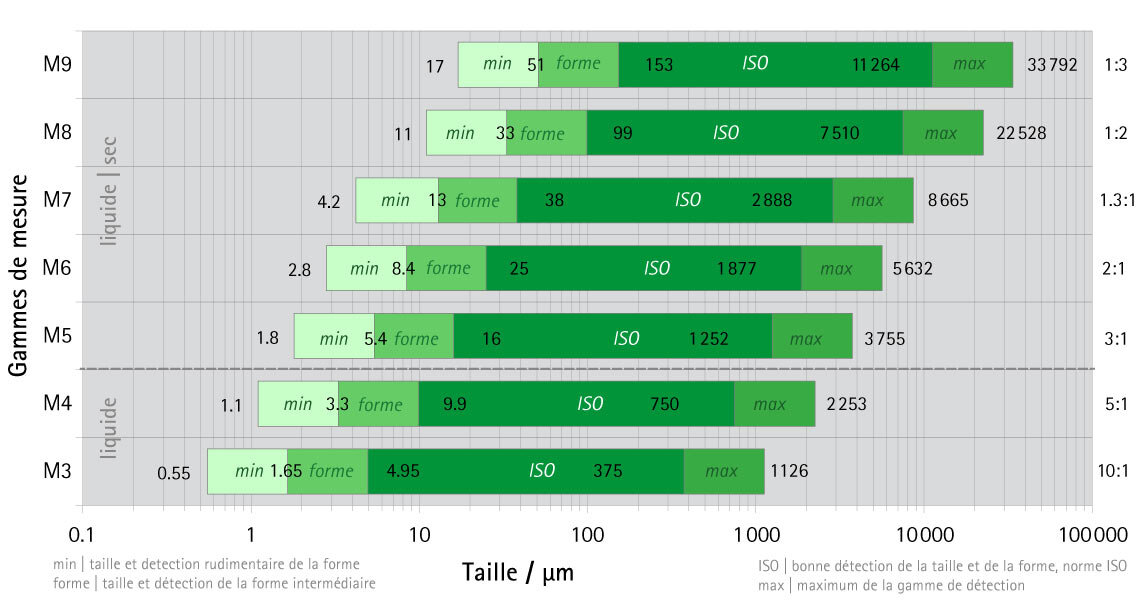

Chacun des modules optiques à haute résolution M3 à M9 donne une large dynamique de mesure sur la toute plage de détection allant de 0,55 µm à 34 mm.
| Granulomètre | Gamme de mesure / modules | Fréquence d’images / fps | Débit de données |
|---|---|---|---|
| QICPIC/L02 | 0,55 - 33.792 µm/ 4 des 7 | 85 @ 4,2 MP á 225 @ 1.5 MP | 5 GBit/s (1xUSB 3.0) |
| QICPIC/L06 | 0,55 - 33.792 µm/ 4 des 7 | 175 @ 4,2 MP á 500 @ 1.5 MP | 10 GBit/s (2xCXP-5) |

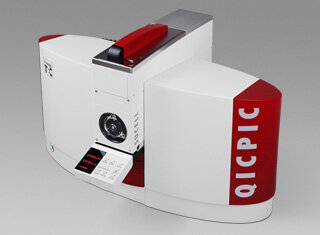

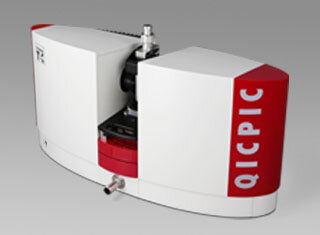

Utilisant des unités de dosage et de dispersion modulaire pour les produits secs et liquides, le granulomètre QICPIC est flexible pour s’adapter aux poudres, granulés, fibres, suspensions et émulsions. Cela garantit une caractérisation des paramètres de taille et de forme des particules spécifique au produit.
Les analyses de taille de particules avec les détecteurs d’analyse d’images QICPIC/L et QICPIC/R garantissent un transfert de méthode valide et une corrélation complète avec le tamisage. Tout en maintenant les critères de qualité définis par le tamisage, le passage à l’analyse d’images puissante et polyvalente constitue un choix viable et rentable. Outre la distribution granulométrique à haute résolution, l’analyse QICPIC fournit tous les paramètres de taille et de forme pertinents pour la caractérisation des particules les plus diverses. Notre puissant logiciel d’application PAQXOS offre tout ce qui concerne les modes d’évaluation, les paramètres de forme et les modèles de particules basés sur le volume, afin de permettre une comparabilité parfaite avec l’analyse granulométrique classique. De plus, une fonction de revalidation sur les résultats de l’analyse par tamisage est disponible.
La caractérisation rapide et fiable des produits possédant une bonne coulabilité, par exemple lors du contrôle de la qualité ou de la production, est mieux réalisée avec un capteur QICPIC associé à un disperseur par gravité GRADIS. Comparé à l’analyse obtenue par une tour à tamis, il s’agit d’une alternative efficace et plus significative. Les distributions granulométriques reproductibles et statistiquement correctes avec une haute résolution sont pratiquement réalisées en temps réel. L’analyse d’images fournit en outre des informations illustratives sur les formes pour améliorer la connaissance de vos produits.

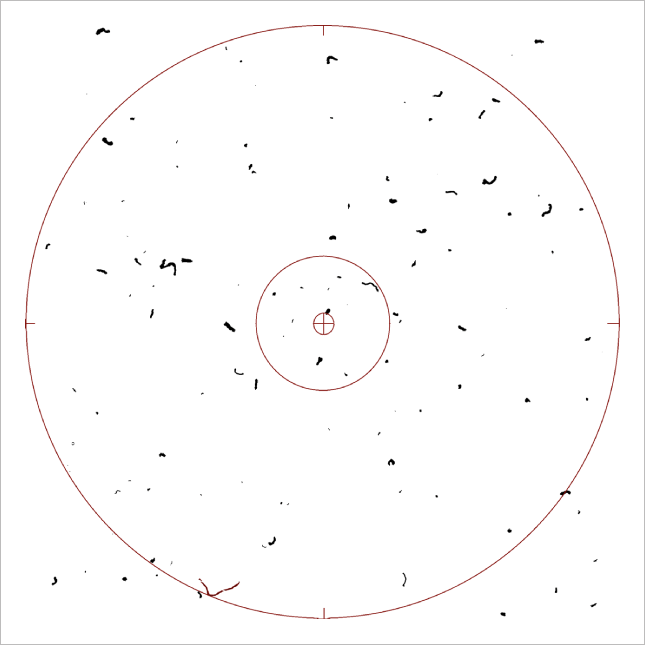

Une configuration optique spécialement développée fait référence en matière de précision des résultats de mesure des particules. Les contours des particules, générés dans un faisceau parallèle, sont imagés avec une optique télécentrique pratiquement exempte d’aberrations et avec le contraste le plus élevé, même pour les particules transparentes. La caméra capture avec précision les projections de particules avec une intensité de 256 niveaux de gris et une résolution pouvant atteindre 4 mégapixels. Les données brutes sont transmises à l’ordinateur pour stockage et évaluation avec des taux de transfert pouvant atteindre 25 gigabits par seconde.

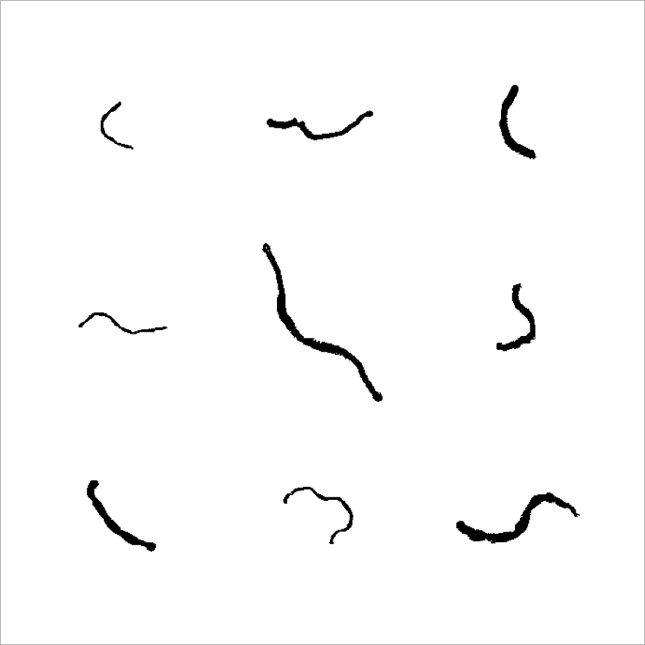

En appliquant de puissants algorithmes, le logiciel d’évaluation fournit tous les descripteurs de forme et de taille pertinents quelques secondes après la mesure. Les mesures de longueur, de largeur, de circonférence et de diamètre équivalents d’un cercle décrivent la taille d’une particule. La sphéricité, le rapport de forme, la convexité et de nombreux autres paramètres fournissent des informations sur la forme. Les fibres peuvent également être correctement évaluées avec leur longueur, leur diamètre, leur rectitude et leur allongement. Tous les paramètres peuvent être présentés sous forme de distribution pour l’échantillon entier ou individuellement pour chaque particule. Une galerie de particules avec de nombreux paramètres de sélection et de filtrage prend en charge la génération de résultats spécifiques et significatifs. Avec la vidéo de particules enregistrée et stockée dans la base de données, la mesure complète peut être visualisée rétrospectivement.
CONFIGURATIONs AVEC QICPIC
Moteur de recherche [EN]
Trouvez la meilleure configuration système pour la distribution de taille et l’analyse de la forme des particules en fonction de votre application de laboratoire ou de processus.
