Échantillonnage en un point en procédé dans des espaces confinés avec des sondes compactes en forme de L
Les sondes d’échantillonnage compactes à point unique sont particulièrement bien adaptées aux produits secs qui présentent une distribution de tailles étroite et répartie uniformément sur la section transverse du tuyau au cours du transport. Avec une hauteur de montage de seulement 150 mm, elles sont intégrées directement dans la chaîne de production du produit via un goujon à souder avec bride de serrage. Avec la dispersion en voie sèche RODOS utilisée dans le granulomètre on-line en aval, le vide nécessaire à l’extraction d’un échantillon d’analyse est généré. En conséquence, les sondes peuvent être utilisées en combinaison avec les granulomètres par diffraction laser MYTOS et les morpho granulomètres PICTOS.
La sonde statique d’échantillonnage à point unique convient à des diamètres de conduite de 65 mm à 250 mm. Le bec d’échantillonnage est librement réglable en ce qui concerne la profondeur d’immersion et l’angle d’inclinaison et est bloqué dans la position de prélèvement optimale dans la ligne de traitement. Pour le réglage du produit et du débit massique, des lignes de transport de diamètre 6 mm et 10 mm sont disponibles. En ce qui concerne le revêtement des lignes, vous pouvez choisir entre le NBR résistant à l’abrasion, l’EPDM conducteur, le PTFE antiadhésif et le Vulkollan® extrêmement résistant. En fonction de la conception de la sonde, les températures de produit de -20 °C à 150 °C et les applications dans les zones à risque d’explosion (ATEX) sont gérées en toute sécurité. Le dosage de la quantité d’échantillons extraite dépend du choix des becs de sonde interchangeables, avec des diamètres allant de 1 mm à 20 mm. Un dispositif de non-retour est utilisé en combinaison avec une vanne à pincement pour garantir que le système reste exempt de particules entre les mesures, en mode veille ou pendant la réalisation des mesures de référence.

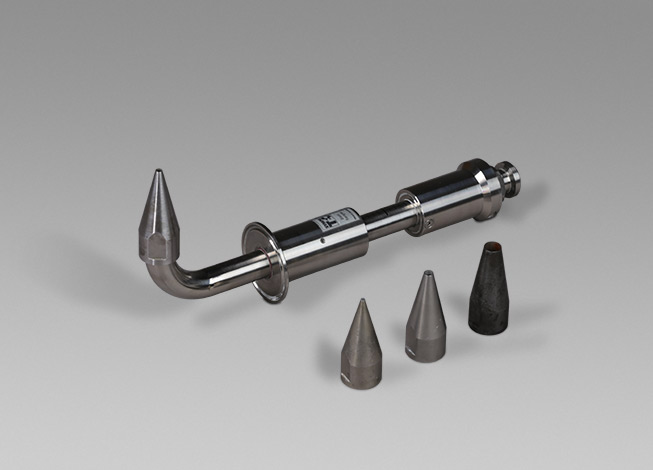

Sonde statique en forme de L avec becs d’échantillonnage interchangeables

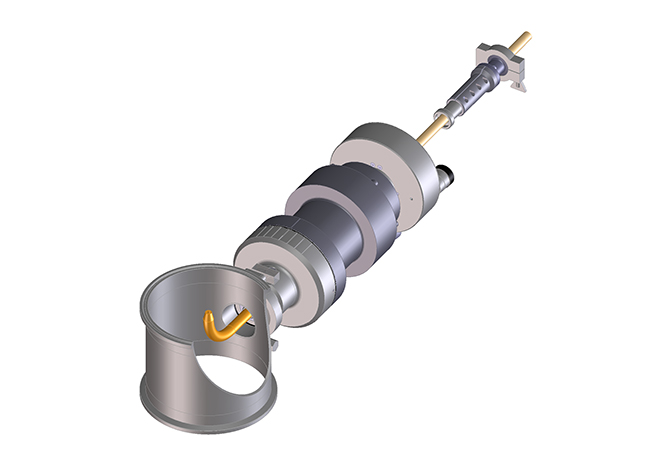

Vue en coupe de la sonde pivotante pneumatique, intégrée à la chaîne de traitement, permettant de prélever un échantillon pour une analyse on-line

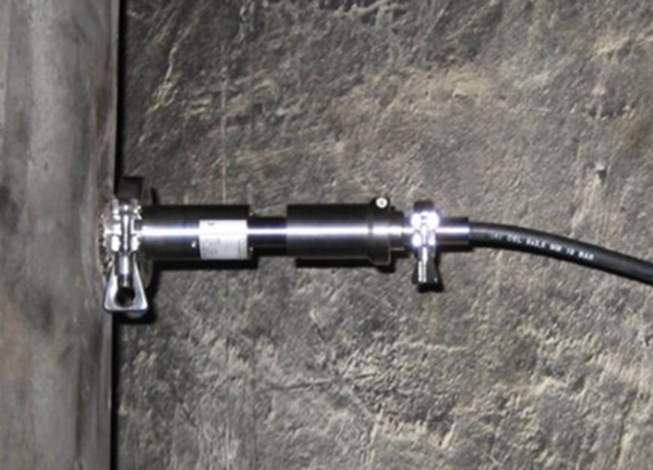

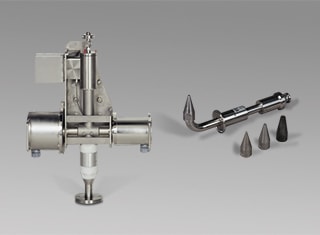

Sonde en forme de L installée dans la chaîne de traitement avec une capsule d’échantillonnage d’alimentation vers le granulomètre par diffraction laser MYTOS
Pour les applications pharmaceutiques conformes aux GMP, dans lesquelles le retour en arrière n’est pas autorisé, la sonde pivotante pneumatique est disponible en alternative pour des diamètres de tuyau de 150 mm à 200 mm. Lors des mesures de référence et dans les phases où aucune mesure n’est effectuée, la sonde fait pivoter son ouverture pour la faire sortir du flux de produit et reste ainsi exempte de toute pénétration indésirable de particules. Grâce au contrôle pneumatique de l’angle d’inclinaison de la sonde, différentes zones du flux de produits peuvent être échantillonnées de manière dynamique pour la mesure. Le choix du calibre de sonde avec des diamètres de 2 mm à 10 mm permet de déterminer la concentration optique pour l’analyse par diffraction laser via la quantité d’échantillons extraite. Le système peut être adapté à un grand nombre de produits et de procédés et peut être utilisé avec des températures de produit comprises entre -20 °C et 100 °C et, éventuellement, dans des zones potentiellement explosives (ATEX). Les pièces de la sonde pivotante qui entrent en contact avec le produit sont en acier inoxydable, PTFE, FEP et EPDM, et la sonde est conçue pour le nettoyage en place (NEP). Toutes les fonctions sont contrôlées par logiciel, ce qui garantit un fonctionnement de mesure sûr et fiable. Les interrupteurs de fin de course dans la sonde pivotante surveillent le mouvement de rotation et assurent une sécurité supplémentaire pendant le fonctionnement.
- Échantillonnage compact à point unique dans la chaîne de traitement
- Pour les poudres sèches et cohésives avec des particules allant de 0,25 µm à 3500 µm
- Sonde statique pour des diamètres de tuyau de 65 mm à 250 mm
- Sonde pivotante pour des diamètres de tuyau de 150 mm à 200 mm
- Pour les lignes de production avec des débits massiques de 1 kg/h à 3 000 kg/h
- Température du produit pour la sonde statique de -20 °C à 150 °C | Pour la sonde pivotante de -20 °C à 100 °C
- Utilisable à des températures ambiantes de -35 °C à 55 °C
- Pression de 0,8 à 1,1 bar absolu | Surpression (< 1 s) jusqu’à 10 bars
- ATEX et GMP en option
